Генеральный план участка в Подмосковье: состав, чертежи, цена

Генеральный план — центральный документ ландшафтного проекта. Если эскиз показывает концепцию, то генплан переводит её в точное техническое решение: с размерами, координатами, привязками всех объектов. Именно по генплану ведутся работы на участке — размечают дорожки, копают котлован под водоём, ставят беседку. Ошибка в генплане — это ошибка «в металле», исправлять которую придётся уже на построенном. В статье — что входит в генеральный план, чем он отличается от эскиза и дендроплана, как его читать и сколько стоит разработка в Подмосковье.

Что такое генеральный план

Генеральный план (генплан) — это точный чертёж участка вид сверху со всеми объектами, их размерами и взаимными привязками. Это главный рабочий документ, по которому реализуется ландшафтный проект.

Что показывает генплан

• Границы участка и построек.
• Дорожки, площадки, их точные размеры.
• Зоны отдыха, водоёмы, малые архитектурные формы.
• Расположение цветников, газона, деревьев и кустарников.
• Инженерные объекты (в общем виде).

Главная функция

• Быть основой для работ — по нему размечают участок.
• Связать все элементы в единую точную систему.
• Служить базой для рабочих чертежей (дренаж, полив, освещение, дендроплан).

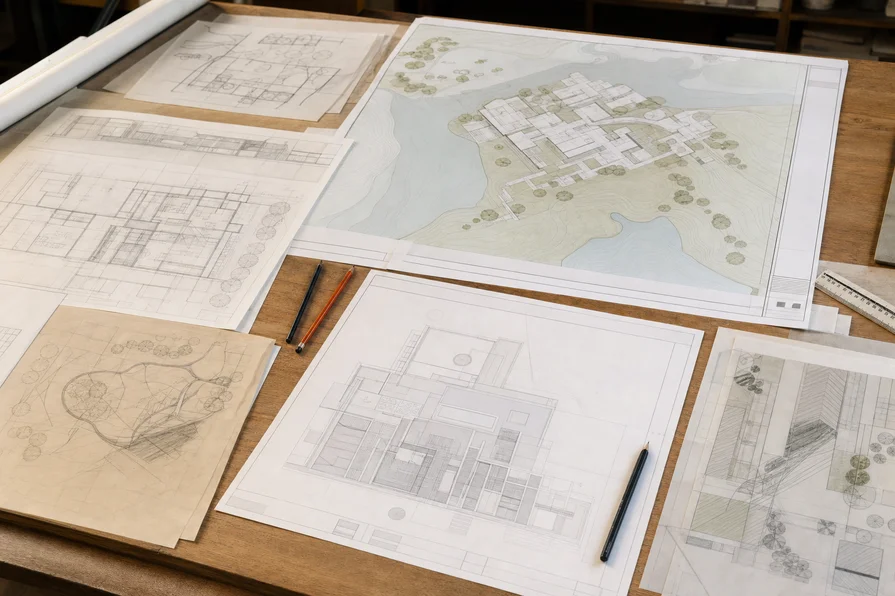

Состав генерального плана

Полноценный генплан от Садодел — это пакет из нескольких чертежей.

Основные чертежи

• Генеральный план (общий) — все объекты участка с размерами.
• Опорный план — существующая ситуация (что уже есть).
• Разбивочный чертёж — точные привязки для выноса в натуру.
• План вертикальной планировки — отметки высот, уклоны (при сложном рельефе).

Дополнительно

• План дорожно-тропиночной сети — покрытия, ширина, площади.
• План благоустройства — малые формы, оборудование.
• Экспликация — перечень всех объектов с номерами.

Для участка 6–15 соток генплан — это 3–6 листов формата A2–A1 в масштабе 1:100 или 1:200.

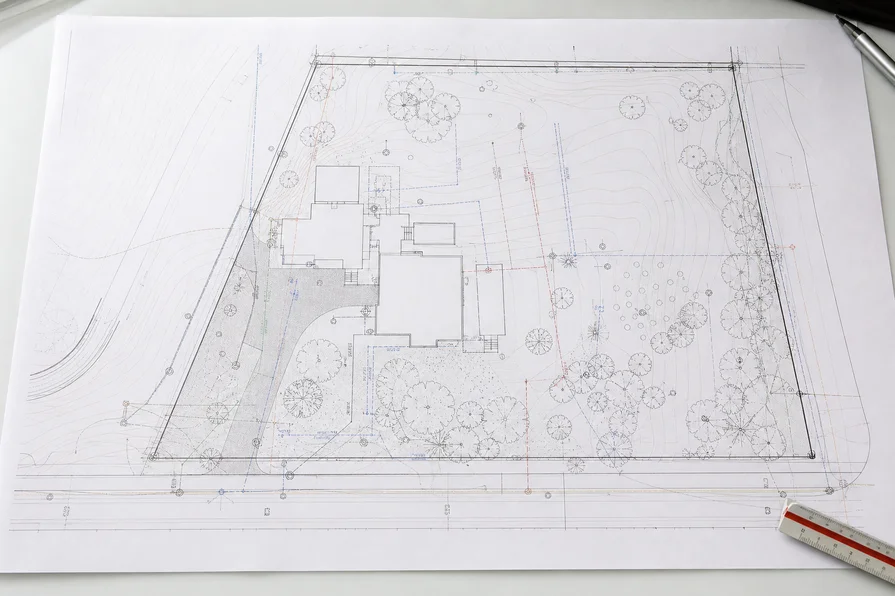

Опорный план

Опорный план — чертёж существующей ситуации на участке. С него начинается генплан.

Что фиксирует опорный план

• Границы участка и их размеры.
• Существующие постройки — дом, гараж, баня.
• Существующие деревья — которые сохраняются.
• Коммуникации — газ, вода, электрика, канализация.
• Рельеф — перепады высот, уклоны.
• Въезды и входы.

Зачем нужен

Опорный план показывает, от чего отталкиваться. Нельзя грамотно спроектировать сад, не зная, где проходят коммуникации и какие деревья остаются. Основа опорного плана — топографическая съёмка.

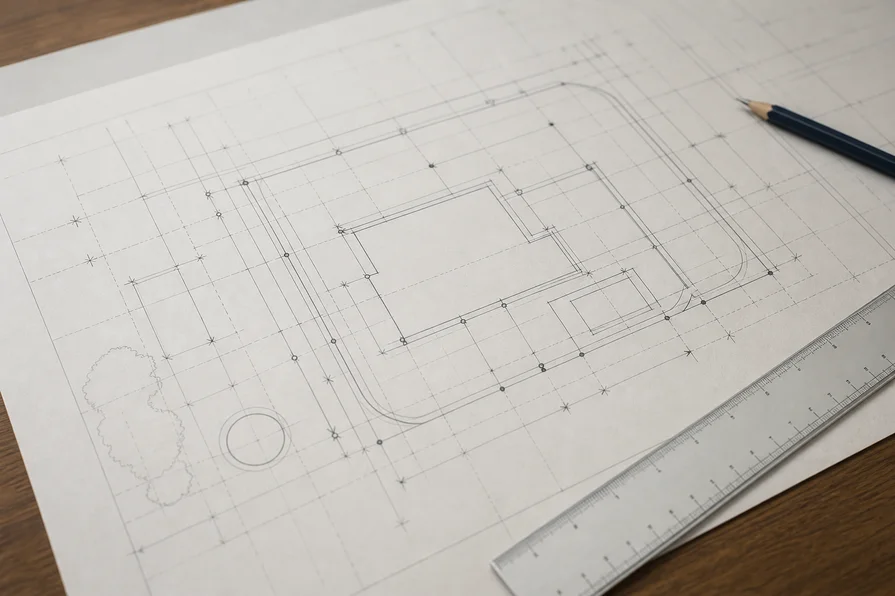

Разбивочный чертёж

Разбивочный чертёж — документ для выноса проекта в натуру. По нему бригада размечает участок перед началом работ.

Что содержит

• Координатную сетку или привязки к базовым линиям.
• Точные расстояния от опорных точек (углы дома, границы).
• Размеры всех элементов — дорожек, площадок, водоёмов.
• Радиусы кривых и изгибов.

Как используется

1. Бригада берёт разбивочный чертёж.
2. По привязкам и размерам размечает объекты колышками и шнуром.
3. Проверяет соответствие проекту.
4. Начинает работы.

Без разбивочного чертежа разметка «на глаз» приводит к смещениям и несоответствию проекту.

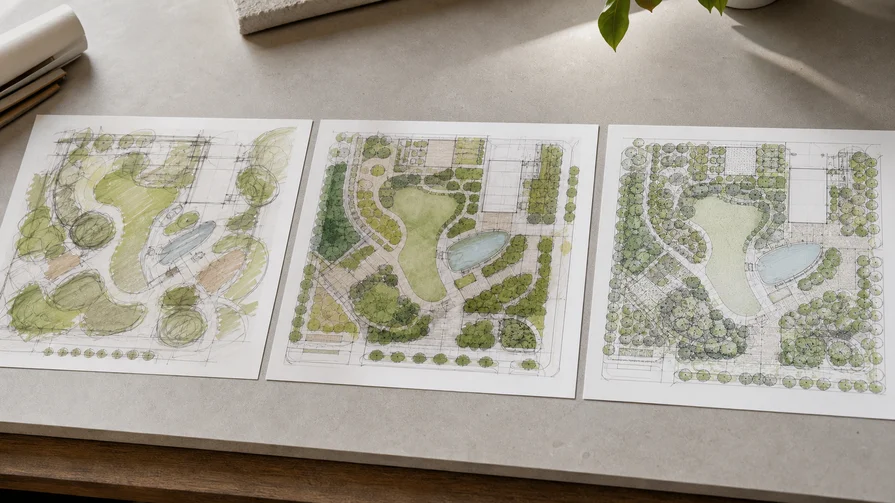

Чем генплан отличается от эскиза и дендроплана

Три документа часто путают. Вот разница:

Документ	Что показывает	Детализация
Эскиз	концепцию, образ	схематично, без размеров
Генплан	все объекты точно	размеры, привязки, масштаб
Дендроплан	только растения	номера, ассортимент, расстояния

Логика следования

1. Эскиз — согласовали концепцию. Подробнее: «Эскизный проект».
2. Генплан — перевели в точный чертёж.
3. Дендроплан — детализировали посадки. Подробнее: «Дендроплан участка».

Генплан — это «скелет» проекта. Дендроплан, план дренажа, полива и освещения делаются на основе генплана как отдельные слои.

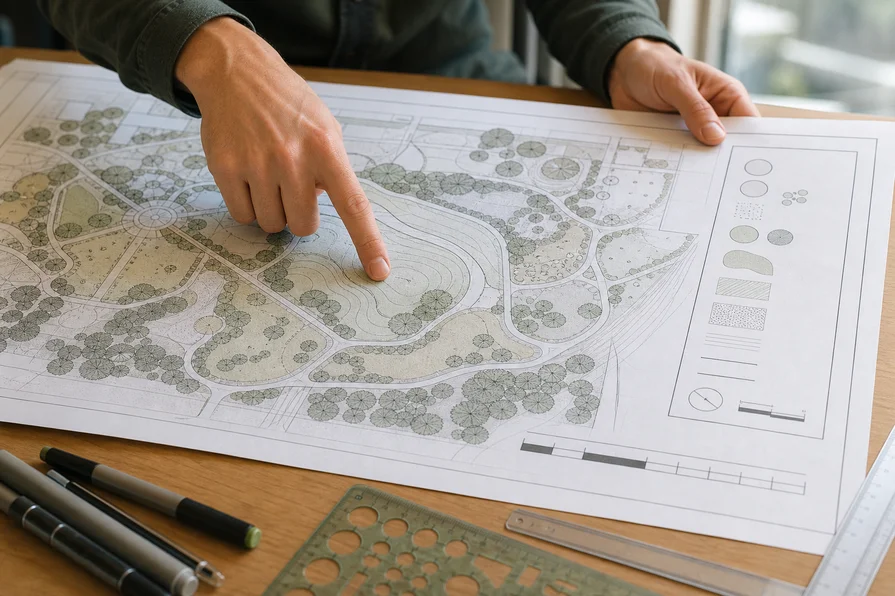

Как читать генеральный план

Основные ориентиры

• Стороны света — обычно север сверху, обозначен стрелкой.
• Масштаб — указан на листе (1:100 значит 1 см = 1 м).
• Экспликация — таблица с номерами и названиями объектов.
• Условные обозначения — легенда символов.

Порядок чтения

1. Найдите дом и границы — точку отсчёта.
2. Посмотрите стороны света — где солнце, где тень.
3. Изучите зоны и дорожки — как организован участок.
4. По экспликации разберите, что где находится.
5. Сверьтесь с легендой для символов покрытий и посадок.

На что обратить внимание

• Удобны ли связи между домом и зонами.
• Не мешают ли постройки инсоляции огорода/цветников.
• Логична ли дорожная сеть.
• Соответствует ли всё вашим пожеланиям.

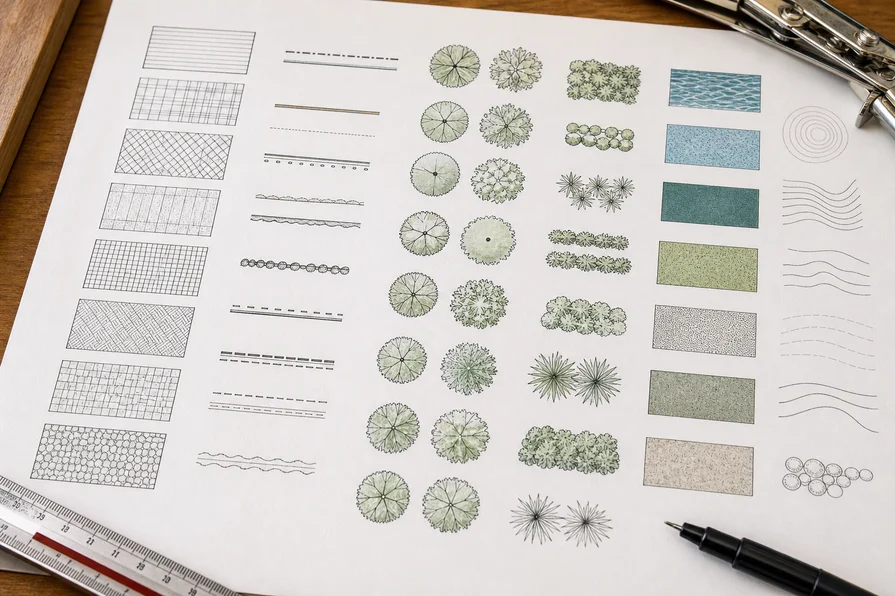

Масштаб и условные обозначения

Масштабы

• 1:500 — для очень больших участков (от 50 соток).
• 1:200 — стандарт для участков 15–50 соток.
• 1:100 — детальный, для 6–15 соток.
• 1:50 — для фрагментов (входная зона, патио).

Типовые условные обозначения

• Деревья — кружки разного диаметра (по размеру кроны).
• Кустарники — кружки поменьше, часто группами.
• Газон — точечная или штриховая заливка.
• Мощение — паттерн по типу покрытия (плитка, гравий).
• Водоём — контур с волнистой штриховкой.
• Постройки — сплошной контур с назначением.

Каждый чертёж сопровождается легендой, где расшифрованы все символы.

Ошибки без генплана

Ошибка 1: строить «по эскизу»

Эскиз без размеров — бригада ставит объекты «на глаз», получаются смещения.

Решение: генплан с точными привязками обязателен.

Ошибка 2: игнорировать опорный план

Не учли коммуникации — при копке повредили кабель или трубу.

Решение: опорный план фиксирует все сети.

Ошибка 3: нет вертикальной планировки на склоне

На участке с уклоном без отметок высот — вода застаивается, дорожки «плывут».

Решение: план вертикальной планировки для рельефных участков.

Ошибка 4: нет разбивочного чертежа

Разметка без привязок — объекты не на своих местах.

Решение: разбивочный чертёж для выноса в натуру.

Ошибка 5: неверный масштаб

Слишком мелкий масштаб — детали не читаются, ошибки при работах.

Решение: масштаб под размер участка (1:100–1:200).

Ошибка 6: генплан без экспликации и легенды

Чертёж есть, но непонятно, что где — бригада трактует по-своему.

Решение: экспликация и легенда обязательны.

Сколько стоит генеральный план

Цены в Подмосковье

Тип	Цена за сотку
Генплан (базовый)	от 3 000 ₽
Генплан + опорный + разбивочный	от 4 500 ₽
Генплан с вертикальной планировкой	от 6 000 ₽

Что входит в базовую стоимость

• Опорный план (существующая ситуация).
• Генеральный план с размерами.
• Экспликация объектов.
• Условные обозначения.

От чего зависит цена

• Площадь участка — суммарно дороже, за сотку дешевле.
• Сложность рельефа — уклоны требуют вертикальной планировки.
• Детализация — количество объектов и зон.
• Наличие построек — привязка к существующему усложняет работу.

Важно

Генплан обычно входит в стоимость полного проекта «под ключ». Отдельно его заказывают, если рабочую документацию (дендроплан, дренаж, полив) делают позже или другим подрядчиком.

Подробнее: Ландшафтное проектирование. Смежные: «Ландшафтное проектирование участка: этапы», «Эскизный проект», «Дендроплан участка».

Частые вопросы

Чем генеральный план отличается от эскиза?

Эскиз — концепция без точных размеров. Генплан — точный технический чертёж с размерами и привязками, по которому ведутся работы.

Можно ли строить сад без генплана?

Можно, но рискованно: без точных привязок объекты смещаются, а без опорного плана легко повредить коммуникации. Для качественного результата генплан нужен.

Что такое разбивочный чертёж?

Документ для выноса проекта в натуру — по нему бригада размечает объекты на участке с точными привязками к базовым точкам.

Нужен ли генплан для маленького участка?

Для 4–6 соток можно обойтись подробным эскизом с размерами. Но при сложном рельефе или множестве объектов генплан полезен даже на малой площади.

В каком масштабе делают генплан?

Для участков 6–15 соток — 1:100, для 15–50 соток — 1:200. Фрагменты (входная зона) могут быть в 1:50.

Что важнее — генплан или дендроплан?

Это разные слои одного проекта. Генплан — общая точная основа, дендроплан — детализация посадок. Полный проект включает оба.

---
